直角プリズム
Right Angle Prism
45°直角プリズムは90°角と2つの45°角から成す最も基本的なプリズムで、
１面のみを反射面とする場合と２面を反射面とする場合があり、90°または180°の光の偏向や像の回転に使われます。
規格品販売とカスタム製作を承っております。
弊社製品の ポイント
45°直角プリズムのカスタム仕様では、BK7をはじめ任意の光学ガラスをお選びいただけます。
一辺が5.0～100ｍｍまでの寸法を0.1ｍｍ単位で任意に指定いただけます。
研磨された３面に各種コーティングを施すことで、任意の光学素子を製作することができます。
単品の他、2つの直角プリズムを接合したビームスプリッター製作も承っております。
| 寸法(A=B=C) | 5.0～100.0mm |
|---|---|
| 一般寸法公差 | +0 -0.1～mm |
| 面精度(λ＝633nm) | ～λ/20 |
| 主要角度公差(90°) | ±1″～ |
| 外観規格 (スクラッチ/ディグ) |
40-20(MIL規格) |
| 膜種 | 反射防止膜：ARコート(シングル・マルチ) 反射膜：AL・Ag・誘電体膜 |
任意の面精度や角度精度、表面品質にも対応いたします。
各種コートに加えて、黒塗装を施すことも可能です。
Point1
多機能プリズム
45°直角プリズムは下図の様に様々な光路にて使用することができる汎用性の高い光学素子の形状となります。
高精度に研磨された3面に任意のコートを施すことで、偏光や反射ミラーなど様々な機能を持たせることができます。
A 全反射プリズム
B 全反射プリズム
C プリズムミラー
D プリズムミラー
E ビームスプリッター
※画像観測で使用する場合には像の反転に留意ください。
Point2
小型化対応
- 設置容易な平面ミラーの代用として活用
プリズムの角度精度や面精度は非常に高く、特殊なホルダーがなくても自立することができるので、機械加工部品に直接接着するなど装置を小型化する場合に有効です。
平面ミラーと比較すると取り付けが容易であり、外部の機械的応力に対して変形が少ない為、可動部や摺動部周辺など使用環境によっては傾斜ミラーよりも好まれて使用されます。 - 反射面コートの有無の機能的な違い
45°直角プリズムにて90°または180°の偏光を行う場合、反射面にコートを施さずに研磨面のまま使用する場合と、反射面に金属膜によってミラー膜を施す場合があります。 コートなしの研磨面の場合、プリズムの全反射 (Total Internal Reflection)現象を利用します。
全反射で100%の反射をさせるためには、プリズム入射面に対して平行の光 (0°入射)を入れる必要があります。
そのため０°入射 (プリズム反射面で全反射にならない使用条件)でない場合、 反射面にミラー膜を施すことで反射効率を高めることができます。
Point3
任意硝材に対応
プリズムの透過率や屈折率などの特性は硝材によって異なります。
光学プリズムの設計には、プリズムの形状や光路を考慮した屈折率や材料の透過スペクトルを確認し、プリズムが使用される波長範囲に最適な硝材を選択ください。

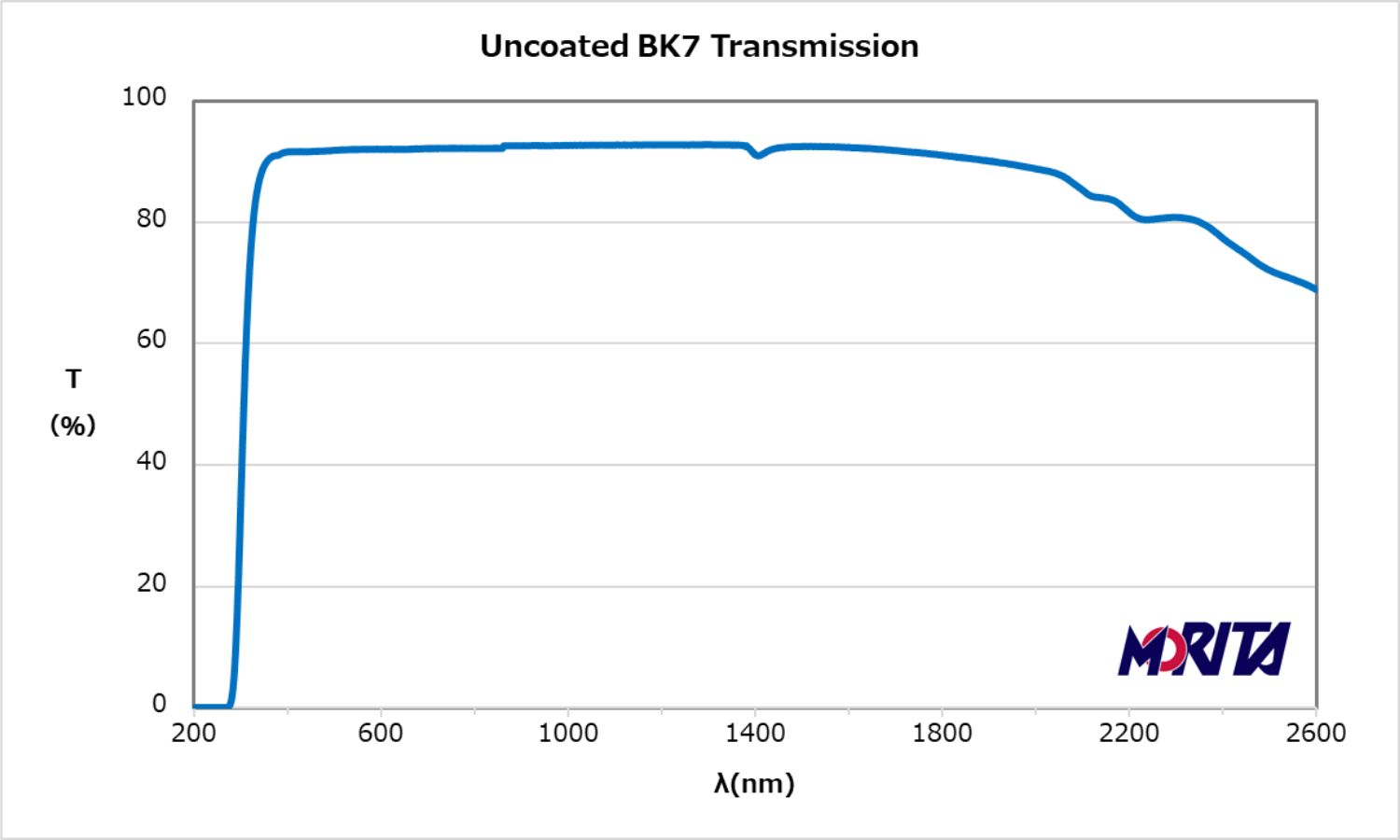

- BK7（コートなし）
BK7は脈理や屈折率の不均一性の影響がほとんどない代表的な光学ガラスです。
可視帯域から近赤外スペクトル範囲に於いて優れた透過率を有しています。また、350nmまでのUV用途でもお使いいただけます。
推奨使用帯域｜350nm～2μm
臨界角 ｜41度
※光路Aで使用の際、41度以下（臨界角以下）の入射角度で光を入れた場合、一部光が空気側に透過し全反射になりません。 - BK7（反射防止膜付き）

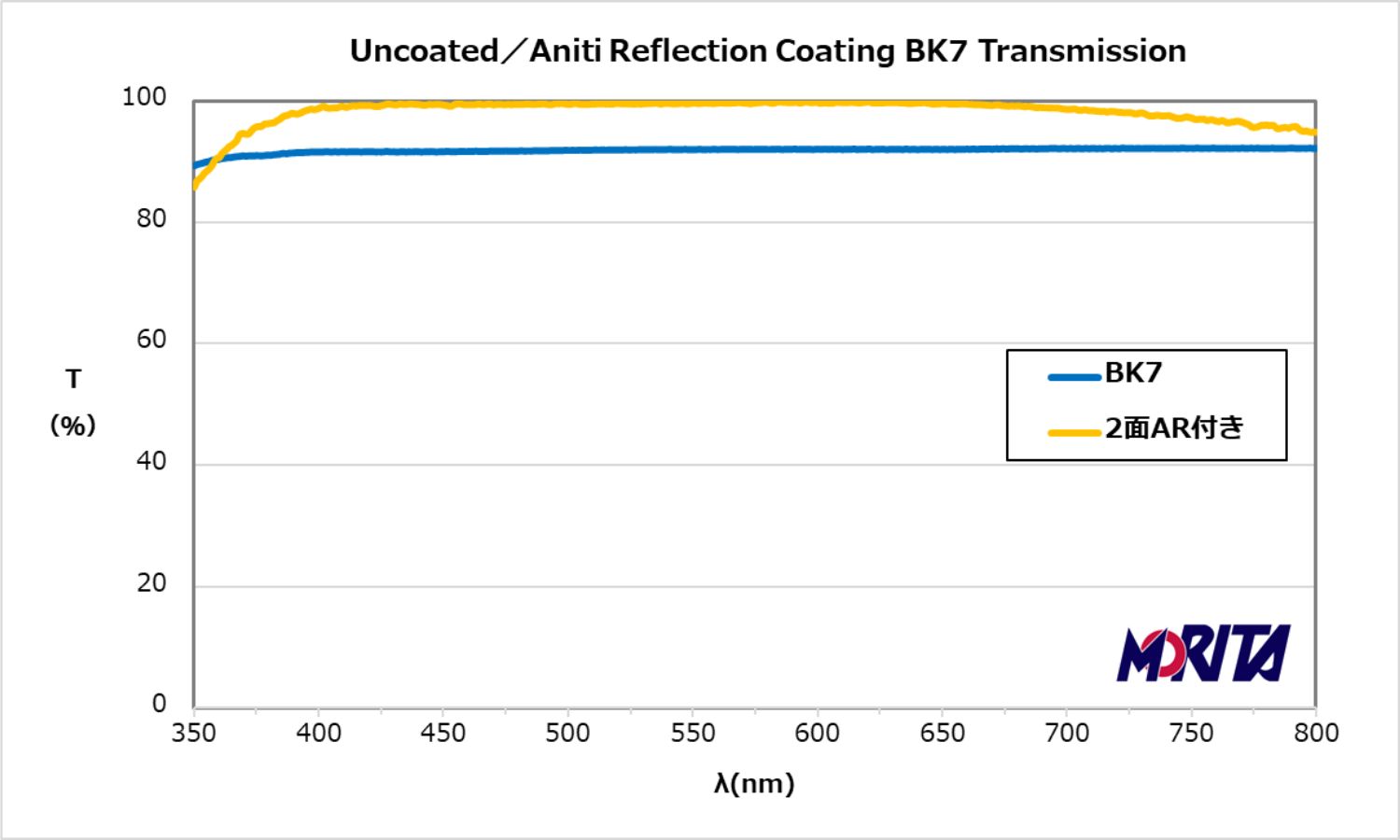

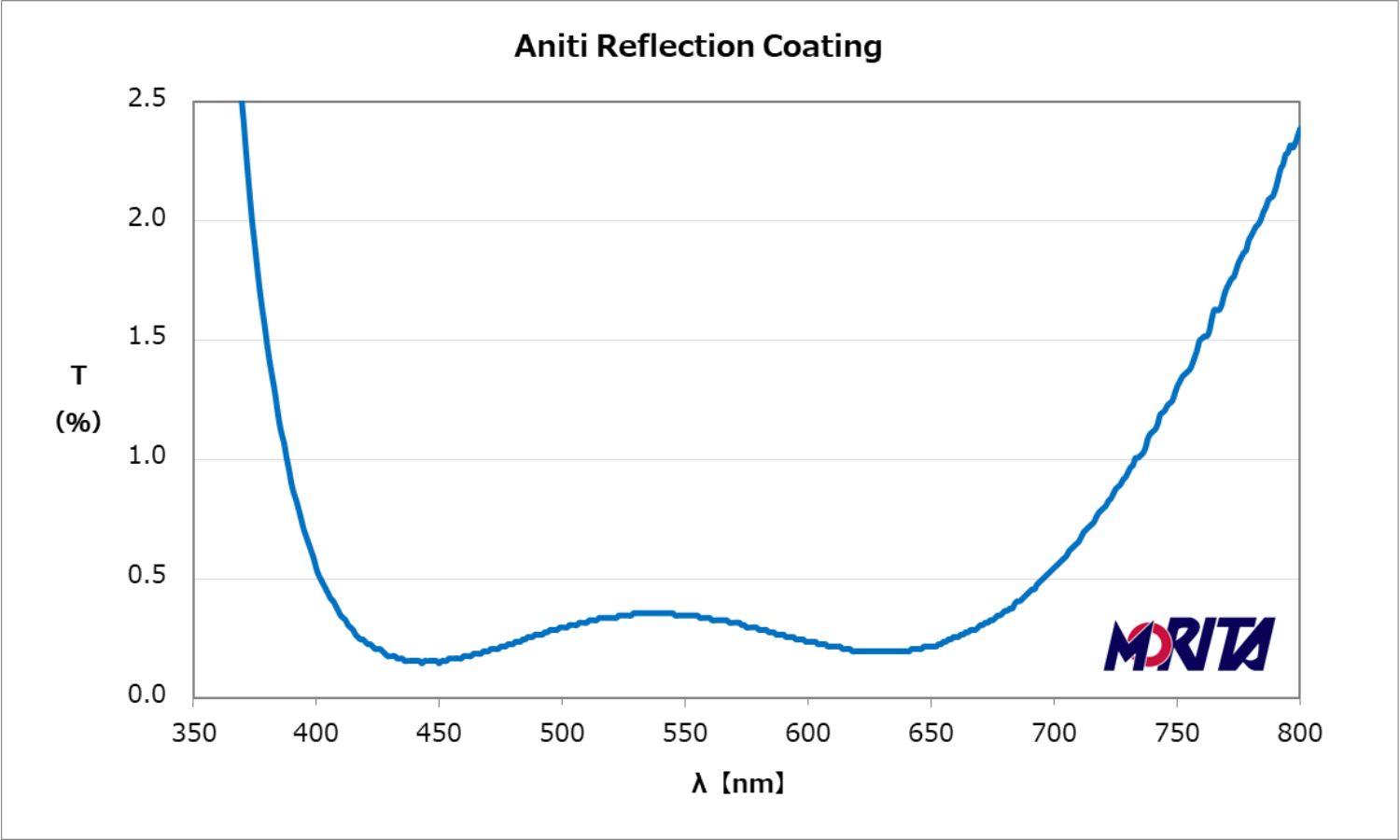

表面反射を低減する必要がある場合には、入射・出射の2面に特定の反射防止膜 (ARマルチ)を施します。
入射・出射面でそれぞれ約4％ずつ生じる(計8％)の表面反射を防止し、透過率の向上とゴースト像発生の低減に効果的です。
推奨使用帯域｜400～700nm
規格品販売
| 面取り | なし(A＝5) 0.2～C0.3(10≦A≦30) |
|---|---|
| 有効範囲 | 辺の長さの90％に内接する円または楕円 |
| コート | なし |
| 寸法公差 辺(A=B) | 0/-0.1 |
|---|---|
| 寸法公差 幅(C) | 0/-0.1 |
| 面精度(λ＝633nm) | λ/8 |
| 角度(45°/90°) | ±1’ |
| ピラミダル | ±1’ |
| 外観規格(スクラッチ/ディグ) | MIL40-20(21μm以下/200μm以下) |
| 品名 | 寸法(AxBxC) | 価格(税込) |
|---|---|---|
| MRT05HRAP | 5ｘ5ｘ5 | ￥8,900 |
| MRT10HRAP | 10ｘ10ｘ10 | ￥9,100 |
| MRT12.5HRAP | 12.5ｘ12.5ｘ12.5 | ￥9,400 |
| MRT15HRAP | 15ｘ15ｘ15 | ￥9,450 |
| MRT20HRAP | 20ｘ20ｘ20 | ￥10,800 |
| MRT25HRAP | 25ｘ25ｘ25 | ￥11,500 |
| MRT30HRAP | 30ｘ30ｘ30 | ￥14,500 |
| 寸法公差 辺(A=B) | 0/-0.2 |
|---|---|
| 寸法公差 幅(C) | 0/-0.1 |
| 面精度(λ＝633nm) | λ/4 |
| 角度(45°/90°) | ±2’ |
| ピラミダル | ±1’ |
| 外観規格(スクラッチ/ディグ) | MIL40-20(21μm以下/200μm以下) |
| 品名 | 寸法(AxBxC) | 価格(税込) |
|---|---|---|
| MRT05RAP | 5ｘ5ｘ5 | ￥5,300 |
| MRT10RAP | 10ｘ10ｘ10 | ￥5,800 |
| MRT12.5RAP | 12.5ｘ12.5ｘ12.5 | ￥6,200 |
| MRT15RAP | 15ｘ15ｘ15 | ￥6,600 |
| MRT20RAP | 20ｘ20ｘ20 | ￥7,200 |
| MRT25RAP | 25ｘ25ｘ25 | ￥8,000 |
| MRT30RAP | 30ｘ30ｘ30 | ￥10,800 |
| 寸法公差 辺(A=B) | 0.1/-0.3 |
|---|---|
| 寸法公差 幅(C) | ±0.1 |
| 面精度(λ＝633nm) | λ/4 |
| 角度(45°/90°) | ±3’ |
| ピラミダル | ±3’ |
| 外観規格(スクラッチ/ディグ) | MIL60-30(25μm以下/300μm以下) |
| 品名 | 寸法(AxBxC) | 価格(税込) |
|---|---|---|
| MRT10ERAP | 10ｘ10ｘ10 | ￥1,450 |
| MRT12.5ERAP | 12.5ｘ12.5ｘ12.5 | ￥1,550 |
| MRT15ERAP | 15ｘ15ｘ15 | ￥1,650 |
| MRT20ERAP | 20ｘ20ｘ20 | ￥1,800 |
| MRT25ERAP | 25ｘ25ｘ25 | ￥2,000 |
| MRT30ERAP | 30ｘ30ｘ30 | ￥2,700 |
- 配送・送料について
-
・配送について
商品の配送はヤマト運輸の宅配便となります。
・送料について
※時間指定は希望時間となります。交通事情などの理由で時間通りお届けできない場合があります。送料は全国一律1,500円となります。
※1回のご注文で商品代金の合計が20,000円以上の場合、送料は無料とさせていただきます。 - お支払い方法について
-
お支払い方法は「銀行振込」又は「代金引換（クロネコヤマトの宅急便コレクトサービス）」となります。
代金引換の場合には別途、下記の代引き手数料が発生いたします。商品配送時にヤマト運輸のドライバーに代金をお支払ください。
尚、既存のお取引様の場合には、通常の取引条件にて承ります。代金引換額 代引手数料 ～9,999円 330円（税込） ～29,999円 440円（税込） ～99,999円 660円（税込） ～300,000円※2 1,100円（税込） ※1｜お支払いは現金のみとさせていただきます。クレジットカードでのお支払いは不可です。
※2｜1回のお支払における代金引換額は300,000円までとなります。 - 領収書の発行について
-
領収書発行をご希望の際は事前にお知らせください。
代金引換」を選択された場合、領収書はヤマト運輸様からの発行となります。※当社からの発行は致しかねます。 - 検査データについて
-
通常は、直近で製作したロットの代表データを添付いたします。
シリアルデータや全数検査をご希望の場合には、備考欄に希望する内容をご記載ください。
別途お見積をさせていただきます。
